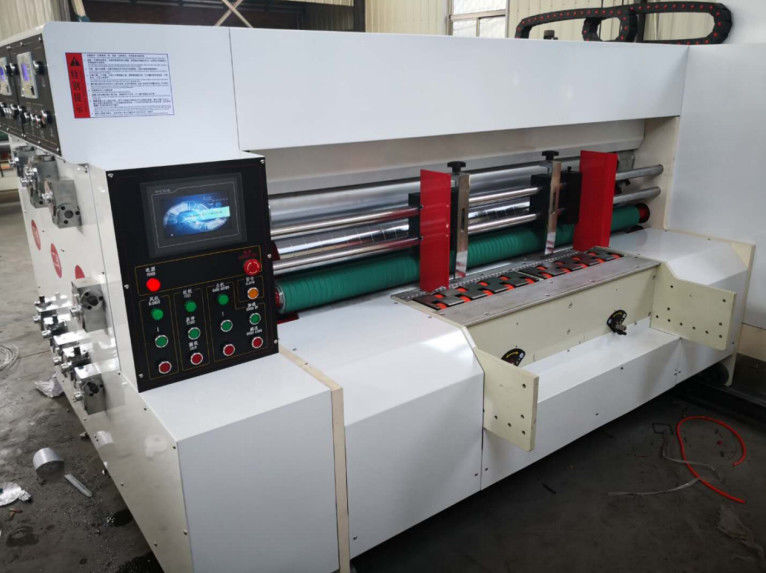

Name: GKM-212 自動単色紙箱印刷スロットリング機械
Brand: Shanghai Printyoung International Industry Co.,Ltd
SKU: GKM-212
Price: 11500 USD
Availability: InStock

GKM-212自動印刷スロッティングマシン

特徴

この製品は、段ボールの印刷、折り目付け、トリミング、スロッティングなどの複数のプロセスを一度に完了できます。ホスト周波数変換制御、デジタル表示と電気調整による位相調整。トランスミッションギアは鋼歯シェービングを採用しています。メイントランスミッションギアとトランスミッションシャフトは、張力のないキー接続方法を採用しており、仮想位置を拡大し、中心の摩耗をなくし、高い印刷精度で印刷機の長寿命を維持します。機械全体は電気開閉、空気圧ロックを採用し、単一の機械をしっかりと組み合わせているため、印刷中に位置ずれが発生しません。この機械は、正確な色合わせ、洗練された印刷パターン、使いやすさ、メンテナンスの容易さ、高い自動化度という特徴を持っています。

技術パラメータ

GKM-212自動印刷スロッティングマシン
最小フィーダーサイズ	170 * 420 mm
最大フィーダーサイズ	530 * 1200 mm
スキップフィーダーサイズ	600 * 1200 mm
印刷プレートの厚さ	4.0 mm
適用可能な段ボールの厚さ	1.2〜12 mm
最大プリンターサイズ	530 * 1100 mm
最大機械速度	180枚/分
経済速度	120〜150枚/分
色精度	± 1.0 mm
スロッター精度	± 1.0 mm

構成

1.フィーダーユニット

機械分離装置

1.電気制御機械のクラッチには警報ベルが装備されており、オペレーターの安全を確保するために、動作中に継続的に鳴ります。
2.空気圧インターロック装置。
3.メインエンジンのモーター始動保護装置がロックされていない場合、メインエンジンは動作できません。

リーディングエッジローラー給紙システム

吸引補助給紙、ファン4.0kw、段ボールのさまざまな曲げ状態に応じて風量を調整し、スムーズな給紙を確保できます。

給紙ロール

1.上部の給紙ロールの外径はφ104mmで、シームレス鋼管製で、耐摩耗性ゴムで覆われ、バランスが取れています。
2.給紙ロールの外径は104mmで、硬質クロムメッキが施されています。
3.給紙スティックのギャップダイヤルを手動で調整し、調整範囲は1.2〜12mmです。

2.印刷ユニット

印刷ロール

1.外径は220mm（プレートの外径サイズを含む）です。
2.2本の鋼管に表面研削と硬質クロムメッキを施しています。
3.バランス補正を行い、スムーズな動作を確保します。

印刷圧力ロール

1.外径は136mm、肉厚は14mmです。
2.鋼管の表面を研削し、硬質クロムでメッキします。
3.バランス補正を行い、スムーズな動作を確保します。
4.印刷プレスローラーのギャップダイヤルを手動で調整し、調整範囲は1.2〜12mmです。

給紙上/下ロール

1.アッパーローラー：外径71mmの肉厚鋼管で、外径104mmの2つのリングが装備されています。
2.ロワーローラー：外径φ104mmの肉厚鋼管で、表面は研磨され、硬質クロムでメッキされています。
3.給紙スティックのギャップダイヤルを手動で調整し、調整範囲は1.2〜12mmです。

スチールアニロックスロール

1.外径は136mm、肉厚は22mmです。大連で製造されています。
2.鋼管の表面を研削し、メッシュパターンを押し、硬質クロムでコーティングします。
3.バランス補正を行い、スムーズな動作を確保します。
4.メッシュサイズは220メッシュ、250メッシュなどです。
5.ウェッジ型オーバーランニングクラッチ付きアニロックスローラーで、インクの混合と洗浄に便利で高速です。

ラバーロール

1.外径はφ128±0.02mmで、済州が発祥です。
2.鋼管の表面に耐摩耗性ゴムを巻き付け、バランス補正を行います。
3.特殊研磨性が高く、インク転写効果の良いゴム。

位相調整機構

1.遊星歯車構造。
2.横方向の位置を手動で±5mmの距離に調整します。

インクサイクル

1.空気圧ダイヤフラムポンプ、安定したインク供給、簡単な操作とメンテナンス。
2.インクフィルター画面、不純物、インク分離をフィルタリングします。

印刷位相固定具

1.空気圧自動ブレーキ装置。
2.機械が分離されている場合、または位相が調整されている場合、ブレーキ機構は機械の回転を制限し、元のギア位置の固定点を維持します。

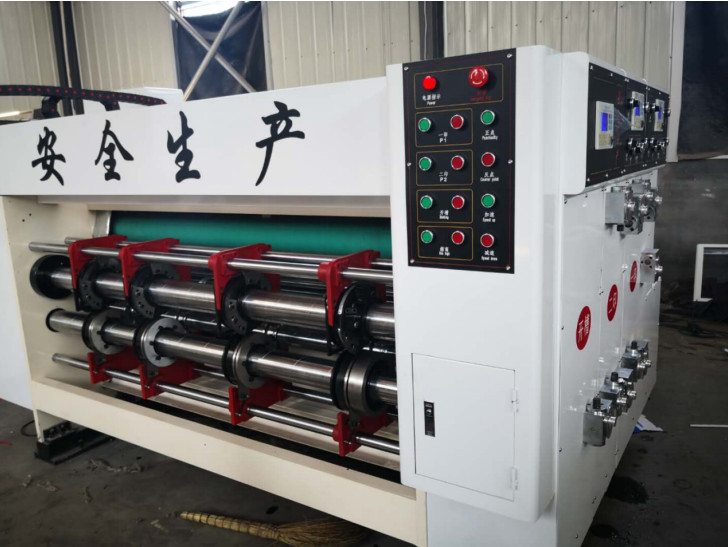

3.スロッティングユニット

操作制御

1.用紙ギャップは、手動調整可能なクイックギャップ微調整セルフロック装置を採用しています。
2.安全を確保するために、非常停止装置が装備されています。

手動操作制御

手動4枚刃水平移動、電気ボックス高さ調整。

折り目付けロール

1.上部と下部のシャフトの直径は60mmで、4セットの圧力ローラーが装備されています。
2.ワイヤープレスホイールとスロッティングカッターヘッドの位置を軸方向に同期させます。

スロッティングナイフ/スロッティングホルダー

1.高品質の合金鋼熱処理歯付きスロッティングマシンで、スロッティングブレードの厚さは5mmで、品質を確保するために専門メーカーが製造しています。
2.上部シャフトの直径は99mmで、表面研削、硬質クロムメッキが施されており、スムーズな動きです。

付属：4つの上部ナイフディスク。
3.下部シャフトの直径は99mmで、表面は研磨され、硬質クロムでメッキされており、スムーズに動きます。

付属：4つの下部ナイフディスク
4.スロッティングカッターヘッドも、ワイヤープレスホイールの位置と軸方向に同期して手動で調整されます。
5.スロッティングブレードは移動可能で、大規模な2ピースボックスの製造に適しています。
6.コストを削減し、長寿命を実現するために、独自のチップ除去装置を採用しています。

パンチングデバイス

選択可能。

タグ:

Place of Origin:	China
ブランド名:	PRINTYOUNG
証明:	CE
Model Number:	GKM-212

Minimum Order Quantity:	1 Set
価格:	US 11500 Set
Packaging Details:	Adopts moisture-proof and shock-proof packaging which is suitable for long-distance road transportation and various types of weather conditions. A full set of maintenance and operation manuals is included.
Delivery Time:	45 days
Payment Terms:	L/C, T/T
Supply Ability:	30 Set/Sets per Month

Min. Feeder Size:	170 * 420 mm	Max. Feeder Size:	530 * 1200 mm
Skip Feeder Size:	600 * 1200 mm	Printing Plate Thickness:	4.0 mm
Applicable Cardboard Thickness:	1.2 ~ 12 mm	Max. Printer Size:	530 * 1100 mm
Max. Machine Speed:	180 sheets/min	Economy Speed:	120 ~ 150 sheets/min
Color Accuracy:	± 1.0 mm	Slotter Accuracy:	± 1.0 mm
